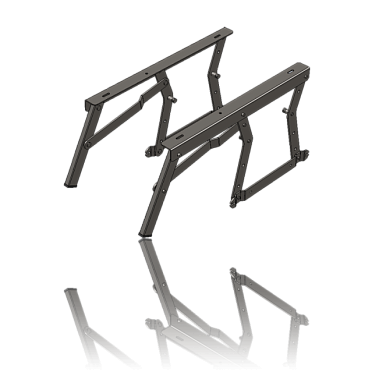

402.Н - ТикТак (мал 480) с ногой (уп 5)

402.Н - ТикТак (мал 480) с ногой (уп 5)


Количество в упаковке: 5 компл
Вес упаковки : 24 кг.


Технические характеристики:


- Шагающий механизм обеспечивает удобный доступ к бельевому ящику
- Исключает установку ножек, роликовых опор и направляющих
- Шаг (480мм)
- Позволяет использовать ковровые покрытия любой толщины
- Предельная динамическая нагрузка (800Н)
- Регулировка крепления по горизонтали (10мм)
- Регулировка крепления на уголке механизма (16мм)
- Угол погрешности при складывании (1); раскладывании (1)

Материал комплектующих:


- Уголок: сталь ХК (СТ-08ПС/СП)
- Планки: сталь ГК (СТ-3ПС/СП)
- Профиль 30х15 (ножка): сталь ХК (СТ-08ПС/СП)
- Заклепка: сталь ХК (СТ-10А)
- Держатель пружины: сталь ХК (СТ-10А)
- Шайба_Заглушка: полипропилен 01030

Толщина комплектующих:


- Уголок: /полимер/*
- Планки_Ножки: /полимер/*
- Заклепка: /цинк/
- Держатель пружины: /цинк/

Комплектация:


* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 5 комплектов.
*** Отдельная позиция

Примечания:


* Порошковый краситель обеспечивает защиту от коррозии.
** 1 коробка - 5 комплектов.
*** Отдельная позиция

Конструкторские чертежи:

Ось X

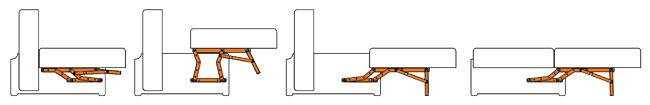

Схема работы дивана

Схема работы механизма 402.Н - ТикТак (мал 480) с ногой (уп 5)
