430 Механизм трансформации

430 Механизм трансформации


  • Механизм 430 предназначен для поворота спинки в диванах типа "еврокнижка"
  • Дает возможность устанавливать диван близко к стене (при толщине матраса 150-160мм)
  • Крепление механизма осуществляется на боковых элементах бельевого ящика или на подлокотниках
  • При использовании данного механизма отпадает необходимость ставить заднюю фальшспинку и подлокотники
  • Комплектуется пружинами

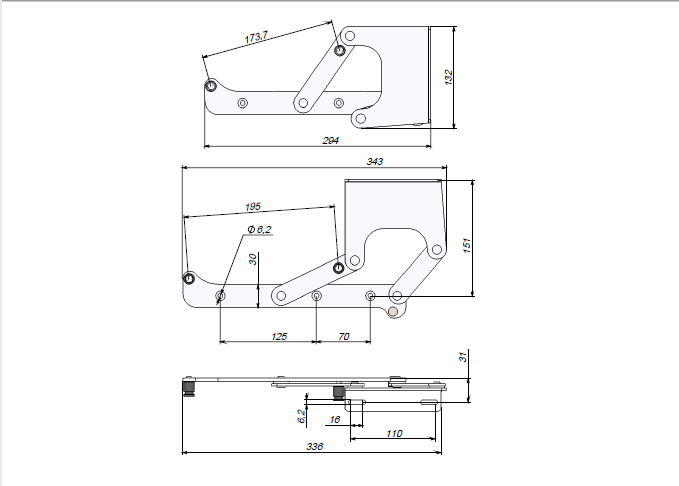

Конструкторские чертежи:

Ось X

Схема работы дивана

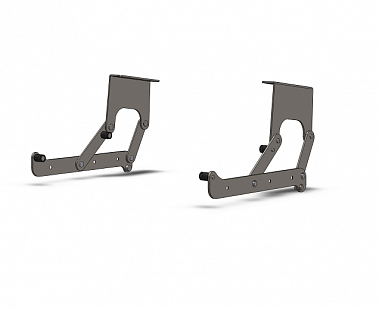

Схема работы механизма 430 Механизм трансформации

Механизм №430 в движении
