708/5 - Механизм трансформации

708/5 - Механизм трансформации

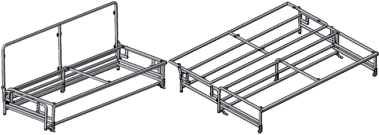

Эконом вариант еврокнижки на металлокаркасе. Двухсекционный каркас с неподвижным основанием и подвижным выкатывающимся сидением с кронштейном под поворотную спинку, дополнительно укомплектованный рамой спинки. При такой компоновке каркаса имеется возможность установки бельевого ящика под сидением и изготовление трехсекционных диванов. Габаритные размеры ДхШхВ- 2300х1050х1000 Спальное место h-500 \1950х1480 с возможностью увеличения за счет подушек на выкатном бельевом коробе , до 1950х2000 Такой же вариант исполнения, но без металлической спинки механизм <a href="http://www.komkor-f.ru/catalog/51/900/" >708/3</a>

Конструкторские чертежи:

Ось X

Схема работы дивана

Схема работы механизма 708/5 - Механизм трансформации

Ось Z
